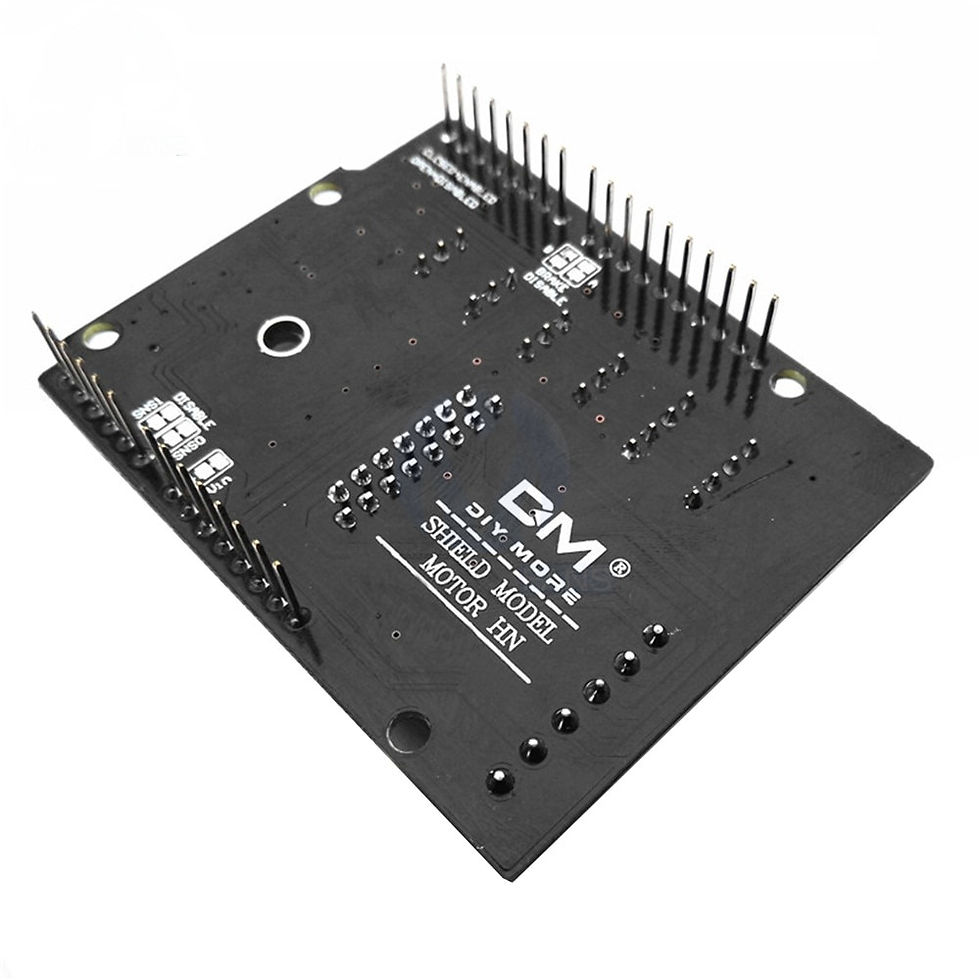

El Motor Shield se basa en el L298NH, que es un controlador de puente completo doble diseñado para impulsar cargas inductivas, como relés, solenoides, CC y motores paso a paso.
Le permite conducir dos motores de CC con su placa Arduino, controlando la velocidad y la dirección de cada uno de forma independiente. También puede medir la absorción de corriente del motor de cada motor,
entre otras características Puede encontrar en la sección Introducción toda la información que necesita para configurar su placa, usar el software Arduino (IDE) y comenzar a jugar con la codificación y la electrónica.
El adaptador se puede conectar enchufando un centro de 2.1 mm
enchufe positivo en el conector de alimentación de la placa Arduino en el que está montado el protector del motor o conectando los cables que conducen la fuente de alimentación a los terminales de tornillo Vin y GND.
Este escudo tiene dos canales separados, llamados A y B, que utilizan cada uno 4 de los pines Arduino para conducir o detectar el motor. En total hay 8 pines en uso en este escudo.
Puede usar cada canal por separado para controlar dos motores de CC o combinarlos para controlar un motor paso a paso bipolar.
Si no necesita el freno y la detección de corriente y también necesita más pines para su aplicación, puede desactivar estas funciones cortando los puentes respectivos en la parte posterior del escudo. Función de parada y frenado de funcionamiento libre.
