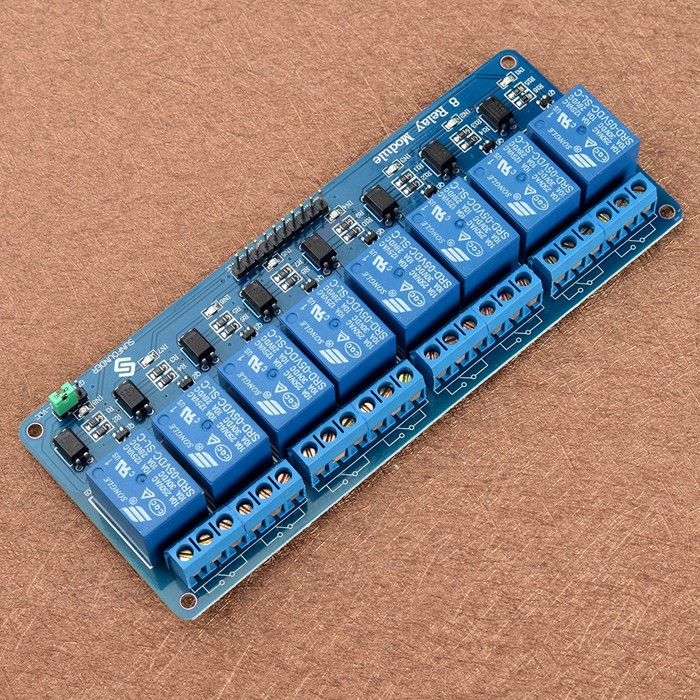

MODULO RELE  8CH 5VDC

MODULO RELE 8CH 5VDC

Tarjeta de relés opto acoplada, incluye 8 canales para ser controlados en forma remota. Ideal para controlar dispositivos en el hogar o en la industria. Cada canal es controlado por una entrada TTL, la cual puede ser fácilmente controlada por un microcontrolador o Arduino. Esta placa requiere de una alimentación de 5V.



Dentro de la gran variedad de proyectos que podemos realizar con Arduino, podemos llegar a desear controlar componentes de alto voltaje o alto amperaje, como bombillas o bombas de agua, los cuales no pueden ser manejados directamente con Arduino. En estos casos es necesario utilizar Relays o Reles, estos dispositivos permiten controlar cargas de alto voltaje con una señal pequeña.

El modulo posee 8 Relays de alta calidad, fabricados por Songle, capaces de manejar cargas de hasta 250V/10A. Cada canal posee aislamiento eléctrico por medio de un optoacoplador y un led indicador de estado. Su diseño facilita el trabajo con Arduino, al igual que con muchos otros sistemas como Raspberry Pi, ESP8266 (NodeMCU y Wemos), Teensy y Pic. Este modulo Relay activa la salida normalmente abierta (NO: Normally Open) al recibir un "0" lógico (0 Voltios) y desactiva la salida con un "1" lógico (5 voltios). Para la programación de Arduino y Relays se recomienda el uso de timers con la función "millis()" y de esa forma no utilizar la función "delay" que impide que el sistema continúe trabajando mientras se activa/desactiva un relay.

Entre las cargas que se pueden manejar tenemos: bombillas de luz, luminarias, motores AC (220V), motores DC, solenoides, electroválvulas, calentadores de agua y una gran variedad de actuadores más. Se recomienda realizar y verificar las conexiones antes de alimentar el circuito, también es una buena practica proteger el circuito dentro de un case.



Características:

  • 8 canales independientes protegidos con optoacopladores
  • 8 Relés (Relays) de 1 polo 2 tiros
  • El voltaje de la bobina del relé es de 5 VDC
  • Led indicador para cada canal (enciende cuando la bobina del relé esta activa)
  • Activado mediante corriente: el circuito de control debe proveer una corriente de 15 a 20 mA
  • Puede controlado directamente por circuito lógicos
  • Terminales de conexión de tornillo (clemas)
  • Terminales de entrada de señal lógica con headers macho.
    C$520.00Precio
