Modelo: PZEM-004T
Resumen
Este documento describe las especificaciones del módulo de comunicación de CA de PZEM-004T,
El módulo se utiliza principalmente para medir voltaje de CA, corriente, potencia activa, frecuencia, potencia
Factor y energía activa, el módulo no tiene función de visualización, los datos se lee a través del TTL
Interfaz
PZEM-004T-10A: rango de medición 10A (derivación integrada).

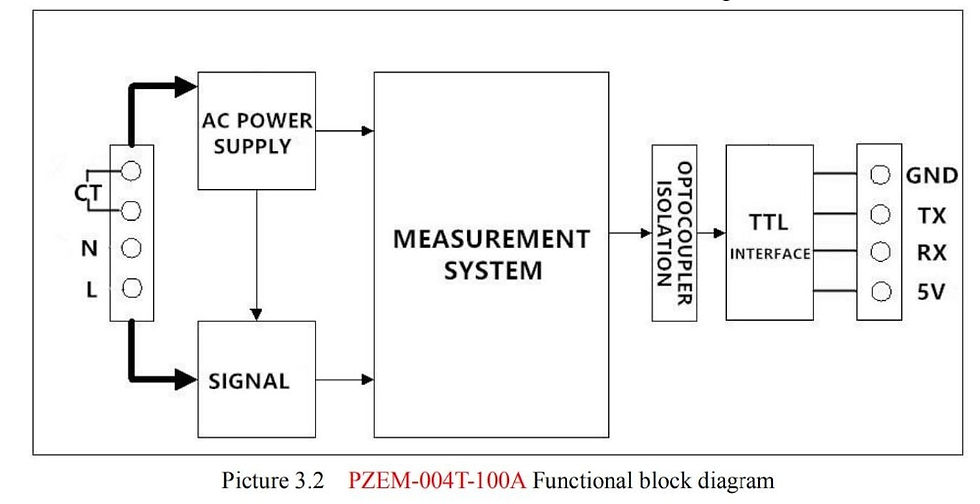

PZEM-004T-100A: rango de medición 100A (transformador externo)
1, la función Descripción
1,1 voltaje
1.1.1 rango de medición: 80 ~ 260V
1.1.2 resolución: 0,1 V
1.1.3 precisión de la medición: 0.5%
1,2 actual
1.2.1 rango de medición: 0 ~ 10A(PZEM-004T-10A); 0 ~ 100A(PZEM-004T-100A)
1.2.2 corriente de medida inicial: 0.01A(PZEM-004T-10A); 0.02A(PZEM-004T-100A)
1.2.3 resolución: 0.001A
1,2 4 precisión de la medición: 0.5%
1,3 de la potencia activa
1.3.1 rango de medición: 0 ~ 2,3 kW(PZEM-004T-10A); 0 ~ 23kW(PZEM-004T-100A)
1.3.2 potencia de medida de arranque: 0,4 W
1.3.3 resolución: 0,1 W
1.3.4 formato de pantalla:
<1000W, muestra un decimal, como: 999,9 W
≥ 1000W, solo muestra enteros, como: 1000W
1.3.5 precisión de la medición: 0.5%
1,4 de factor de potencia
1.4.1 rango de medición: 0,00 ~ 1,00
1.4.2 resolución: 0,01
4,3 precisión de la medición: 1%
Frecuencia 1,5
1,5.1 rango de medición: 45Hz ~ 65Hz
1.5.2 resolución: 0,1Hz
1.5.3 precisión de la medición: 0.5%
1,6 energía activa
1.6.1 rango de medición: 0 ~ 999.99kwh
1.6.2 resolución: 1Wh
1.6.3 precisión de la medición: 0.5%
1.6.4 formato de pantalla:
<10kWh, la unidad de visualización es Wh(1kWh = 1000Wh), como: 9999Wh
≥ 10kWh, la unidad de visualización es kWh, como: 9999,99 kWh.
1.6.5 energía de reinicio: utiliza software para reiniciar.
1,7 de alarma
Se puede configurar el umbral de potencia activa, cuando la potencia activa medida supera el umbral,
Puede alarma
1,8 interfaz de comunicación
RS485 interfaz 。
2 protocolo de comunicación
2,1 capa física de protocolo
Capa Física UART para interfaz de comunicación RS485
La tasa de es de 9600 baudios, 8 bits de datos, 1 bit de parada, sin paridad
2,2 capa de aplicación del Protocolo
La capa de aplicación utiliza el protocolo Modbus RTU-para comunicarse. En la actualidad, solo
Apoya los códigos de función como 0x03 (leer la Registro) 0x04 (leer entrada de registro) 0x06
(Escriba un registro único), 0x41 (Calibración), 0x42 (energía de reinicio), etc.
El código de función 0x41 es solo para uso interno (la dirección puede ser solo 0xF8). Se utiliza para.
Calibración y retorno a las ocasiones de Mantenimiento de Fábrica, después del código de función para aumentar 16 bits
Contraseña, la contraseña predeterminada es 0x3721
El rango de dirección del esclavo es 0x01 ~ 0xF7. La dirección 0x00 se utiliza como transmisión
Dirección, el esclavo no necesita responder al maestro. La dirección 0xF8 se utiliza como general
Dirección, esta dirección solo se puede utilizar en un ambiente esclavo y se puede utilizar para calibración.
¿Etc. La operación?
2,3 lea el resultado de la medición
El formato de comando del maestro lee el resultado de la medición es (un total de 8 bytes):
Dirección del esclavo + 0x04 + Dirección de Registro Byte alto + Dirección de Registro Byte bajo + número
De registros Byte alto + número de registros Byte bajo + Byte alto de comprobación CRC + verificación CRC
Bajo Byte
El formato de comando de la respuesta del esclavo está dividido en dos tipos:
Respuesta correcta: Dirección esclava + 0x04 + número de Bytes + registro 1 Byte alto de Datos +
Registrar 1 Byte de datos bajo +... + Byte alto de comprobación CRC + Byte bajo de comprobación CRC
Respuesta de Error: Dirección esclava + 0x84 + código anormal + verificación CRC byte alto + verificación CRC.
Byte bajo
